Шнекопрокатный стан для изготовления металлической спирали методом холодной прокатки

Шнекопрокатный стан для изготовления металлической

спирали методом холодной прокатки

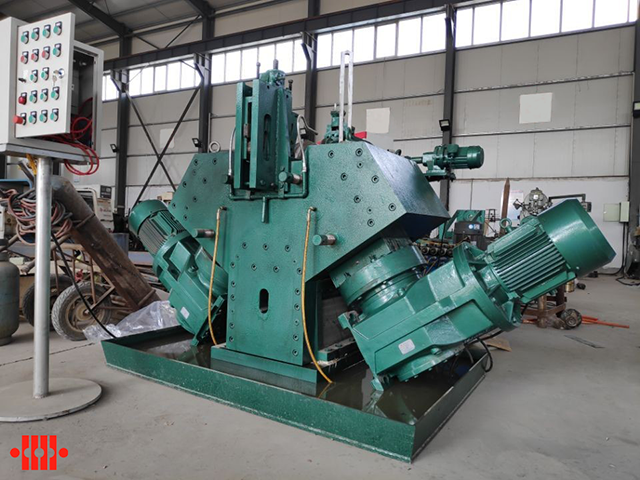

Модель AS200

Шнекопрокатный стан Модели AS200 предназначен для изготовления стальных шнековых витых лент из металлической полосы «штрипса».

Допустимые размеры металлических полос «штрипса» для формовки витой ленты путем прокатки на шнекопрокатном стане находятся в следующих пределах:

  • Максимальная ширина стальной полосы «штрипса» до 150 мм;
  • Максимальная толщина стальной полосы «штрипса» до 10 мм.



Технические характеристики



Параметры заготовки полосы «штрипса» для изготовления витой ленты:

- ширина углеродистой стали

- ширина нержавеющей стали

- толщина



до 150 мм

до 100 мм

от 2 до 10 мм

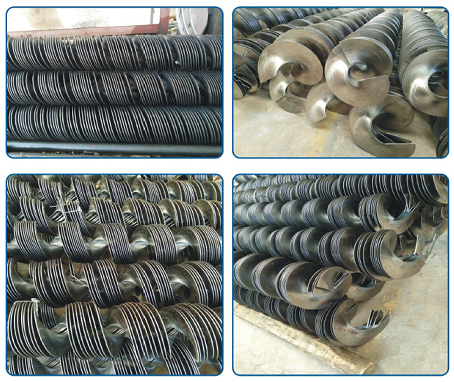

Параметры готовых изделий (витая стальная лента):

- минимальный внутренний диаметр

- максимальный внешний диаметр

- шаг витой ленты



20 мм

800 мм

от 100 до 800 мм

Максимальная скорость вращения

12 оборотов/мин.

Производительность

0,5-1,2 тн./час.

Номинальное рабочее давление Гидростанции

16 Мра

Вес

8,5 – 9 тн.

Режимы управления

ручной/автоматический

Суммарная установленная электрическая мощность

около 30 кВт

Напряжение

Трёхфазвое, 50 Гц,380 В
