Трубоэлектросварочный агрегат ТЭСА 10-42
Производство электросварных прямошовных труб диаметром 10-42 мм. Организация трубного производства "под ключ".
Год выпуска - 2005 г. C консервации, модернизация - 2012/2013.
Страна производитель - Германия-Россия.
Характеристики исходной заготовки: |
Исходный материал |
штрипс в рулонах шириной 31-131мм, толщиной от 0,7 до 2,0 мм |
Марка материала |
холоднокатаные и горячекатаные стали |
Характеристика готовой продукции: |
Выпускаемый продукт |

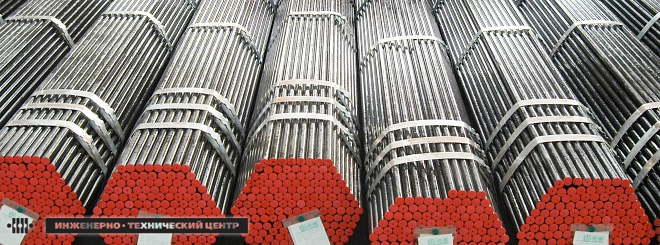

электросварные трубы, профильные трубы |
Стандарт продукта |
ГОСТ 10704, ГОСТ 8645 , ГОСТ 8639, EN 10219, DIN |
длина изделия |
4,0...9,0 метров |
круглые трубы, диаметр наружный, мм |
10…42 мм |
Квадратная труба, мм |
16, 25, 32, 20*20, 25*25 и др. |
Прямоугольная труба, мм |
25*25, 30*20, 20*15, 25*15 и др. |
Овальные трубы |
пл/овал 30*15, пл/овал 40*20 |
Технические характеристики и габариты линии: |
Производительность, м/мин |
80 |
Питание линии, В |
380 |
Потребляемая мощность, кВт |
300 |
Толщина изготовляемых труб, мм |
0,7-2,0 |
Объем производства, т/год |
15000 |
Комплектация линии:
-
Разматыватель - предназначенный для размотки штрипсов
-
Стыкосварочная машина- предназначена для стыковки штрипсов в бесконечную ленту;
-
Горизонтальный спиральный накопитель (Ruban Makine, Турция) - предназначен для бесперебойной работы ТЭСА во время стыковки штрипсов;
-
Формовочный стан, предназначенный для предварительной формовки ленты в трубу и состоящий из 6-х горизонтальных и 6-х вертикальных клетей (SMS MEER, Германия)
-
Сварочная клеть с гратоснимателем;
-
Агрегат сварочный ВЧС – 160, предназначен для сварки труб (Санкт-Петербург)
-
Коллектор охлаждения труб водой;
-
Калибровочный стан, предназначен для обеспечения заданных геометрических параметров труб, состоящий из 3-х горизонтальных и 3-х вертикальных клетей;
-
2 не приводные турголовки, предназначенные для формирования труб квадратного, прямоугольного и овального сечения;
-
Летучий трубоотрезной станок (фреза), предназначенный для порезки труб на мерные длины;
-
Транспортирующий рольганг со сбрасывателем труб;
-
Карманы накопители труб.
-
Комплекты валков для производства труб следующего сортамента: 16, 25, 32, 20*20, 25*25, 30*20, 20*15, 25*15, пл/овал 30*15, пл/овал 40*20
Комплексная организация трубного производства и выпуск готовой продукции:
-
Проектирование, изготовление и поставка оборудования
-
Ввод в эксплуатацию, монтаж и пуско-наладка линии
-
Разработка и передача технологии производства труб
-
Подготовка персонала и технологических инструкций
-
Сопровождение, а также гарантийное и пост-гарантийное обслуживание.
-
new! Лизинг и разработка схем финансирования проекта.
Все оборудование соответствует европейским стандартам качества.
Гарантия на основное оборудование - 24 месяца.
ИТЦ предлагает своим Клиентам только лучшие передовые идеи, организационные и технологические решения.
Разработаем проектную документацию, изготовим и поставим оборудование, осуществим монтаж, запуск технологической линии и выведем стан на проектную мощность.
